無地基板とは何ですか?また、現代の産業および電子用途に無地基板が不可欠である理由は何ですか?

無地の基板は、エレクトロニクス、熱管理、半導体、LED 製造、先端セラミックスなど、多くの業界で使用される基本コンポーネントです。一見単純な構造にもかかわらず、これらの材料は、安定した機械的サポート、信頼性の高い断熱性、効率的な熱伝導性を提供することで、高性能システムのバックボーンとして機能します。多くのメーカーやエンジニアは、適切な基板材料の選択、性能要件の理解、コストと耐久性のバランスに苦労しています。この包括的なガイドでは、無地の基板の役割、その材料、用途、利点、選択戦略について説明します。が提供する先進的なセラミック ソリューションなど、業界の経験から得られた洞察をもとに、海寧トルボセラミック製品有限公司、この記事は、読者がなぜ無地の基板が現代の製造と技術にとって不可欠であり続けるのかを理解するのに役立ちます。

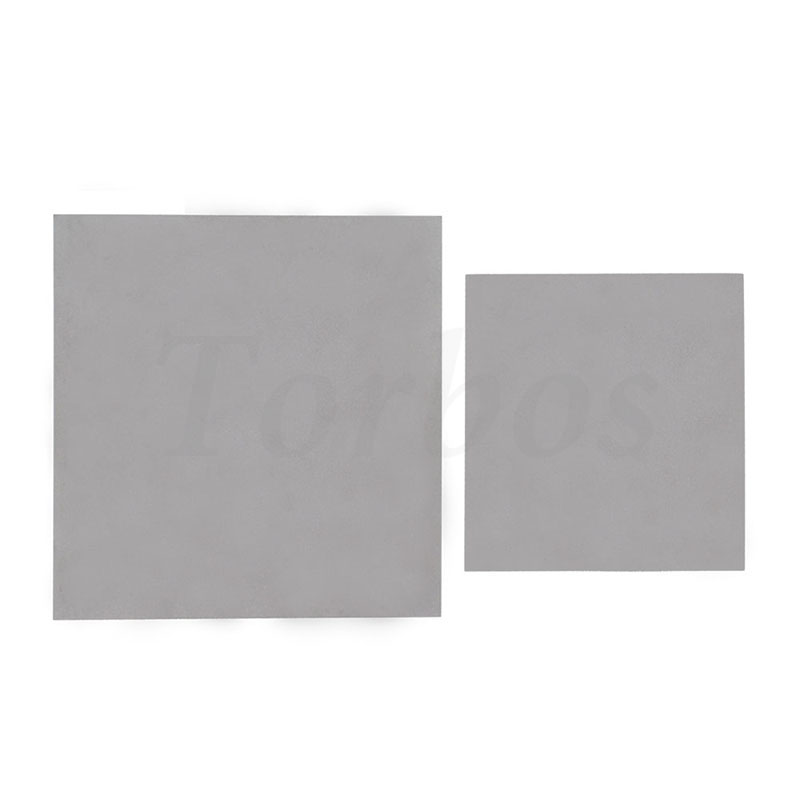

Plain substrates


目次

  1. 無地の基板を理解する
  2. 工業生産において無地の基板が重要な理由
  3. 無地基板に使用される一般的な材料
  4. 基材の性能を決定する重要な特性
  5. さまざまな業界にわたるアプリケーション
  6. バイヤーとエンジニアが直面する一般的な問題
  7. 適切な無地の基材を選択する方法
  8. 材質比較表
  9. セラミックプレーン基板の利点
  10. 製造工程の概要
  11. メンテナンスと品質に関する考慮事項
  12. 基板技術の今後の動向
  13. よくある質問

無地の基板を理解する

プレーン基板とは、電子回路、半導体コンポーネント、サーマルモジュール、または構造アセンブリをサポートするように設計された平らなベース材料を指します。パターン付き基板とは異なり、プレーン基板には最初はプリント回路や導電層が含まれていません。代わりに、それらは、後で追加のコンポーネントやコーティングを適用できる構造的および熱的基礎を提供します。

無地の基板は汎用性があるため、広く使用されています。エンジニアは、メタライゼーション、コーティング、接着などのプロセスを通じてそれらをカスタマイズできます。この柔軟性により、メーカーは基板を特殊な機器、LED モジュール、パワー エレクトロニクス、センサー、その他多くのアプリケーションに適合させることができます。

メーカーのような海寧トルボセラミック製品有限公司耐久性、耐熱性、電気絶縁性の厳しい業界基準を満たすように設計された高精度セラミック基板を専門としています。


工業生産において無地の基板が重要な理由

高性能機器では、すべてのコンポーネントが信頼性の高い構造サポートと効率的な熱放散に依存します。プレーン基板は、繊細なコンポーネントを安定させる物理的なプラットフォームとして機能すると同時に、熱的および電気的挙動の制御にも役立ちます。

高品質の基板がなければ、電子アセンブリは過熱、機械的ストレス、または漏電の影響を受ける可能性があります。これらの問題により、デバイスの寿命が大幅に短くなる可能性があります。

無地の基材が重要である主な理由は次のとおりです。

  • 敏感なコンポーネントに機械的安定性を提供
  • 導電層間の電気絶縁を確保
  • 高出力デバイスの熱伝達の強化
  • エレクトロニクスの小型化とコンパクトな設計をサポート
  • 極端な温度下での信頼性の向上

先進のセラミック基板技術を提供海寧トルボセラミック製品有限公司熱管理と信頼性が重要なアプリケーションで特に価値があります。


無地基板に使用される一般的な材料

プレーン基板は、必要な熱的、電気的、機械的特性に応じて、さまざまな材料を使用して製造できます。

材料 主な特徴 代表的な用途
酸化アルミニウム (Al₂O₃) 優れた断熱性、良好な熱伝導性、高い耐久性 電子回路、LEDモジュール
窒化アルミニウム(AlN) 熱伝導率が高く、断熱性が高い パワーエレクトロニクス、半導体デバイス
シリコン 半導体プロセスに対応した高精度な表面 マイクロチップとセンサー
ガラス 滑らかな表面、化学的安定性 ディスプレイ技術
金属基板 高い機械的強度と熱伝導性 高出力産業用システム

これらの材料の中でも、セラミック基板は高い絶縁性と優れた放熱性を兼ね備えているため、特に人気が高まっています。


基材の性能を決定する重要な特性

無地の基材を選択する場合、いくつかの技術的特性を慎重に評価する必要があります。

  • 熱伝導率– 熱が電子部品からどの程度効率的に移動するかを決定します。
  • 電気絶縁– 層間の不要な電流漏れを防ぎます。
  • 機械的強度– 製造時および動作時の耐久性を保証します。
  • 表面平坦度– コンポーネントを正確に取り付けるために重要です。
  • 化学的安定性– 腐食や環境による損傷から保護します。
  • 熱膨張係数– 応力亀裂を避けるために、周囲の材料と一致させる必要があります。

エンジニアリング チームは、多くの場合、次のように製造されたセラミック プレーン基板を選択します。海寧トルボセラミック製品有限公司これらの材料は、極端な温度や電気負荷の下でも安定した性能を維持するためです。


さまざまな業界にわたるアプリケーション

無地の基板は、家庭用電化製品から重工業システムに至るまで、複数の分野で重要な役割を果たしています。

エレクトロニクスおよび半導体

  • 集積回路
  • パワーモジュール
  • マイクロエレクトロニクスパッケージング

LED照明システム

  • ハイパワーLEDモジュール
  • 自動車用照明
  • 産業用照明器具

エネルギーおよび電力システム

  • インバータ
  • 電力変換器
  • 再生可能エネルギー制御システム

カーエレクトロニクス

  • 電気自動車用パワーモジュール
  • エンジンコントロールユニット
  • 先進運転支援システム

電気自動車やスマートエレクトロニクスの需要が高まる中、以下のような企業が供給する高品質基板の重要性が高まっています。海寧トルボセラミック製品有限公司増加し続けています。


バイヤーとエンジニアが直面する一般的な問題

多くのメーカーは、自社製品の基板を調達する際に課題に直面しています。

  • 適切な素材を選択するのが難しい
  • コンポーネントの故障につながる熱の不一致
  • 回路ボンディングに影響を与える表面欠陥
  • 放熱が不十分
  • 生産バッチ間の品質のばらつき

経験豊富なメーカーと協力することで、これらの問題を回避できます。専門のサプライヤーのような海寧トルボセラミック製品有限公司厳格な品質管理と高度な生産プロセスを提供し、安定した基板性能を保証します。


適切な無地の基材を選択する方法

正しい基材を選択するには、いくつかの重要な要素を評価する必要があります。

  1. 動作温度条件の決定
  2. 電気絶縁要件の評価
  3. 熱伝導率のニーズを考慮する
  4. 周囲の素材との適合性を確認する
  5. 機械的強度要件を評価する
  6. 製造プロセスの互換性を確認する

高出力エレクトロニクスの場合は、優れた熱伝導性と強力な絶縁性を兼ね備えているため、窒化アルミニウムまたは高度なセラミック基板が推奨されることがよくあります。


材質比較表

財産 酸化アルミニウム 窒化アルミニウム ガラス シリコン
熱伝導率 中くらい 非常に高い 低い 中くらい
電気絶縁 素晴らしい 素晴らしい 良い 適度
機械的強度 高い 高い 適度 高い
一般的なコスト 適度 より高い 低い 高い

セラミックプレーン基板の利点

セラミック材料は、そのバランスの取れた性能特性により、最も信頼性の高い基板オプションの 1 つとなっています。

  • 優れた放熱性
  • 強力な電気絶縁性
  • 高い機械的耐久性
  • 高温に対する耐性
  • 長寿命

これらの利点は、なぜセラミック基板ソリューションが製造されるのかを説明しています。海寧トルボセラミック製品有限公司LED照明、自動車エレクトロニクス、パワー半導体モジュールに広く使用されています。


製造工程の概要

高品質の無地基板を製造するには、高度なセラミック加工技術が必要です。

  1. 原料の準備
  2. 粉末の混合と製粉
  3. プレスまたはテープキャスティング
  4. 高温焼結
  5. 精密加工
  6. 表面研磨・検査

一貫した厚さ、平坦度、機械的強度を確保するには、各段階を慎重に制御する必要があります。


メンテナンスと品質に関する考慮事項

最適な基材のパフォーマンスを維持するには、メーカーはいくつかの品質慣行に従う必要があります。

  • 定期的な熱ストレス試験の実施
  • 表面の平坦性や微小な欠陥を検査します
  • 電気絶縁特性の検証
  • 寸法精度の監視

信頼できるサプライヤーのような海寧トルボセラミック製品有限公司厳格な品質管理システムを維持し、すべての基板が産業性能基準を満たしていることを確認します。


基板技術の今後の動向

電子デバイスが小型化、高性能化するにつれて、基板技術も進化し続けています。

  • より高い熱伝導率の材料
  • 超薄型基板構造
  • 先進的なセラミック複合材料
  • 次世代半導体パッケージングとの統合
  • 製造精度の向上

これらのイノベーションにより、再生可能エネルギー、電気自動車、電気通信、航空宇宙などの業界全体で、より高速で効率的なエレクトロニクスが可能になります。


よくある質問

1. 無地の基板の主な機能は何ですか?

プレーン基板は、電気絶縁と熱管理を提供しながら、電子コンポーネントの安定したベースを提供します。

2. なぜセラミック基板が広く使われているのですか?

セラミック基板は、優れた熱伝導性、強力な絶縁性、高温下での耐久性を備えています。

3. 無地の基板に大きく依存している業界は何ですか?

エレクトロニクス、LED 照明、自動車システム、半導体製造、エネルギー機器はすべて無地の基板に依存しています。

4. 最適な基板材料を選択するにはどうすればよいですか?

選択は、動作温度、電力密度、機械的要件、および熱伝導率のニーズによって異なります。

5. カスタム基板サイズは利用可能ですか?

はい、経験豊富なメーカーなど海寧トルボセラミック製品有限公司アプリケーション要件に基づいて、カスタマイズされた基板サイズ、厚さ、材料を製造できます。


結論

無地の基板は単純に見えるかもしれませんが、現代の電子システムや産業システムの性能、信頼性、効率にとって非常に重要です。適切な材料を選択し、経験豊富なメーカーと協力することで、企業は製品の長期にわたるパフォーマンスと改善された熱管理を確保できます。

信頼性の高い性能と専門的な製造専門知識を備えた高品質のセラミック基板をお探しの場合は、海寧トルボセラミック製品有限公司は、要求の厳しい産業用途向けに設計された高度なソリューションを提供します。当社のチームは、お客様が最適な基板材料を選択できるようお手伝いし、お客様のプロジェクトに合わせてカスタマイズされた製造サポートを提供する準備ができています。

当社のセラミック基板製品と技術力について詳しく知りたい方は、お問い合わせ今日お客様の要件について話し合い、当社のソリューションがお客様の次のイノベーションをどのようにサポートできるかを発見してください。
