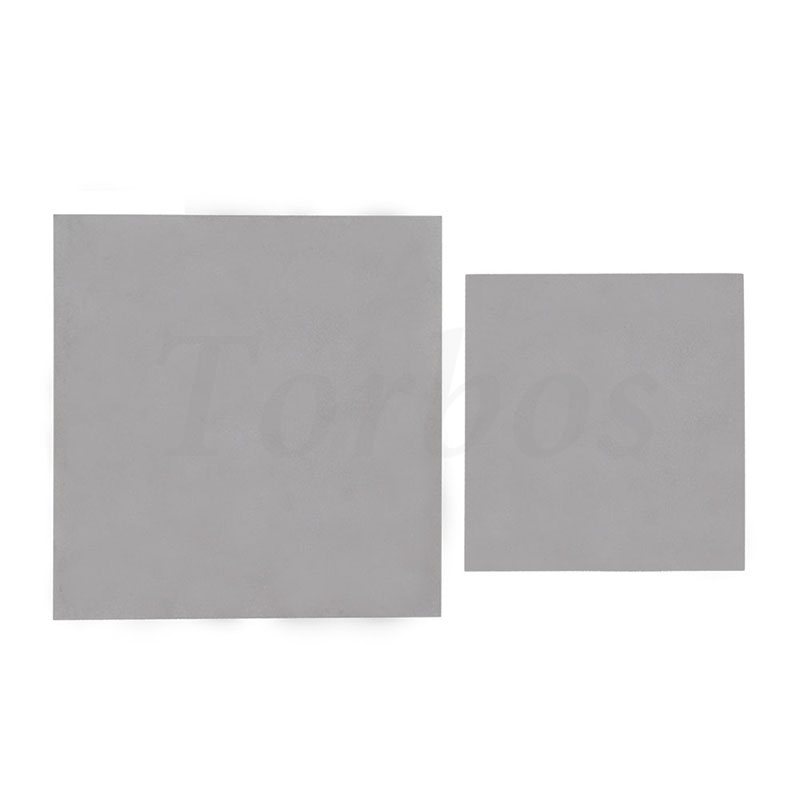

高出力エレクトロニクスの限界を押し上げることについて話すとき、必然的に会話は白熱したものになります。熱管理や信頼性の問題、あるいは単に性能の限界に達したことがあるなら、多くの場合、主要な課題は基板材料にあることをご存知でしょう。そこで、先進的なセラミック基板への移行がゲームチェンジャーとなります。私たちにとって、トールボー、に向けた動き窒化ケイ素基板ソリューションは単なる選択肢ではなく、現実世界のエンジニアリング問題を解決するために必要な進化でした。
なぜ従来の基板材料が高出力デバイスのボトルネックになるのか
アルミナや窒化アルミニウムなどの従来の材料は役に立ちましたが、極端な条件下では限界に達します。ボトルネックは明らかです。維持できない熱伝導率、熱サイクル下で低下する機械的強度、繊細な半導体ダイにストレスを与える熱膨張の不一致です。これはデバイスの寿命と電力密度に直接影響します。当社のお客様は、高温、より多くの電力、より過酷な環境に妥協することなく対応できる材料を必要としていました。この追求がもたらしたバッグ~に深く投資する窒化ケイ素基板EV、再生可能エネルギー、産業用ドライブなどの最も過酷な用途に最適です。
窒化ケイ素基板を優れたものにする重要な特性
の利点窒化ケイ素基板限界ではありません。それらは基本的なものです。これを特徴づける中心的なプロパティを詳しく見てみましょう。
卓越した熱伝導率:ホットスポットから効率的に熱を奪います。
優れた破壊靱性:物理的および熱的ストレス下での亀裂や破損に耐えます。
低い熱膨張係数:シリコンと密接に一致し、接合されたチップへのストレスを最小限に抑えます。
高い機械的強度:要求の厳しい用途でも構造の完全性を維持します。
より明確で専門的な比較を行うために、標準的な比較方法を次に示します。窒化ケイ素基板の袋一般的な代替案と比較すると、次のとおりです。
| 財産 | 窒化ケイ素バッグ | アルミナ (Al₂O₃) | 窒化アルミニウム(AlN) |
|---|---|---|---|
| 熱伝導率 (W/mK) | 80~90 | 24~28 | 140~180 |
| 曲げ強さ(MPa) | > 800 | 300~400 | 300~350 |
| 破壊靱性 (MPa・m¹/²) | 6 - 7 | ~3.2 | 2 - 3 |
| CTE (x10⁻⁶/K、Si に一致) | ~3.2 | ~6.7 | ~4.6 |
表が示すように、純粋な熱伝導率では AlN が優れていますが、窒化ケイ素基板特に熱サイクル下での機械的信頼性が重要な場合に、バランスの取れた優れた全体的なパッケージを提供します。このバランスこそが私たちのバッグ基質は非常に効果的です。
これは実際のパフォーマンスの向上にどのように反映されるのでしょうか
実際には、窒化ケイ素基板これは、よりコンパクト、強力、信頼性の高いシステムを設計できることを意味します。優れた熱管理により、より高い動作電流と電力密度が可能になります。その優れた強度と靭性により、パワー モジュールは基板の故障なしに、コールド スタートからピーク負荷までの数千回の激しい熱サイクルに耐えることができます。これにより、現場での故障、返品保証、設計上の制限など、顧客の主要な不満に直接対処できます。だからこそ私たちはバッグ自信を持って当社をお勧めします窒化ケイ素基板EV、再生可能エネルギー、産業用ドライブなどの最も過酷な用途に最適です。
次のプロジェクトで信頼性とパワーを強化する準備はできていますか?
証拠は明らかです。への移行窒化ケイ素基板単なる増分アップグレードではありません。これは、高出力電子設計における主な制限を克服するための戦略的な決定です。それは、より強力であるだけでなく、根本的により堅牢で信頼できる製品を構築することです。でバッグ、私たちは、お客様のイノベーションを支援するためにこのテクノロジーを完成させることに専念してきました。
熱管理のボトルネックを解消し、製品のパフォーマンスを真の可能性まで押し上げる準備はできていますか?お問い合わせ今日は私たちがどのように専門化するかについて話し合います窒化ケイ素基板ソリューションを次の高出力設計に統合できます。より信頼できるものを一緒に作りましょう。
