窒化ケイ素基板と基板の違いは何ですか?

両者の主な違いは、窒化ケイ素基板および基質は、その定義、用途、および特性です。 ‌

1. 定義と使用法

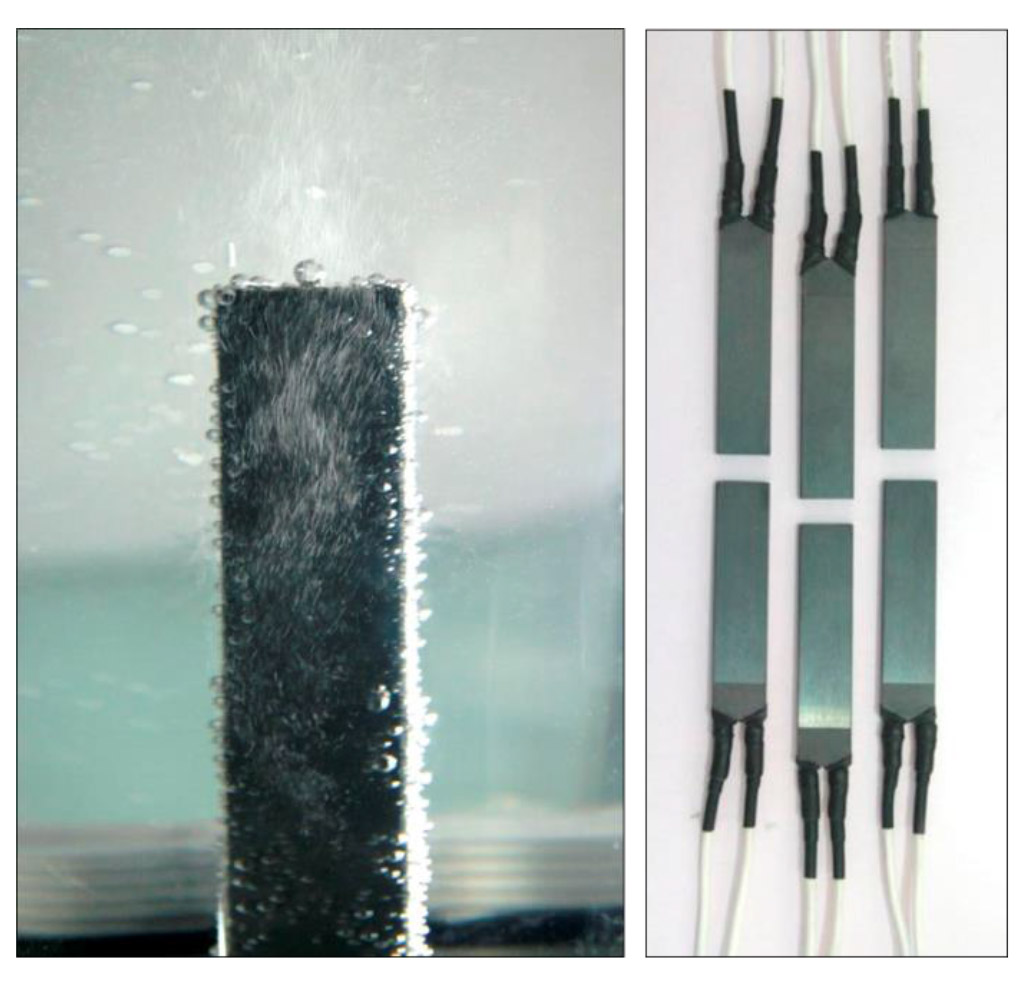

窒化ケイ素基板:窒化ケイ素基板は、主にパワー半導体デバイス、特にパワーモジュールの製造に使用されるセラミック材料です。高い熱伝導率、高い機械的強度、優れた熱整合性を備えており、高い信頼性と高温耐性が必要なアプリケーションシナリオに適しています。 ‌基板‌: 基板は通常、チップ製造に使用される下層の支持構造を指します。一般的な基板材料には、単結晶シリコン ウェーハ、SOI 基板、SiGe 基板などが含まれます。基板の選択は、集積回路、マイクロプロセッサ、メモリなどの特定のアプリケーション要件によって異なります。

2. 特性の比較 ‌

窒化ケイ素基板‌ ‌

高い熱伝導率‌: 窒化ケイ素の熱伝導率は 80 W/m・K 以上と高く、高出力デバイスの放熱ニーズに適しています。 ‌高い機械的強度‌: 高い曲げ強度と高い破壊靱性を備え、高い信頼性を保証します。熱膨張係数の一致: SiC 結晶基板との類似性が高く、両者の安定した一致が保証され、全体的な信頼性が向上します。

基材 ‌

さまざまなタイプ: 単結晶シリコンウェーハ、SOI 基板、SiGe 基板などを含む、各基板材料には特定の応用分野と性能上の利点があります。

幅広い用途: 集積回路、マイクロプロセッサ、メモリなど、さまざまな種類のチップやデバイスの製造に使用されます。

3. 応用シナリオ

‌窒化シリコン基板‌: 主に新エネルギー自動車や現代の輸送路などの分野の高出力デバイスに使用されます。優れた放熱性能、機械的強度、安定性により、複雑な環境における高い信頼性要件に適しています。

‌基板‌: さまざまなチップ製造で広く使用されており、具体的な用途は基板の種類によって異なります。例えば、単結晶シリコンウェーハは集積回路やマイクロプロセッサの製造に広く使用されており、SOI基板は高性能、低消費電力の集積回路に適しており、SiGe基板はヘテロ接合バイポーラトランジスタやミックスドシグナル回路などに使用されています。
